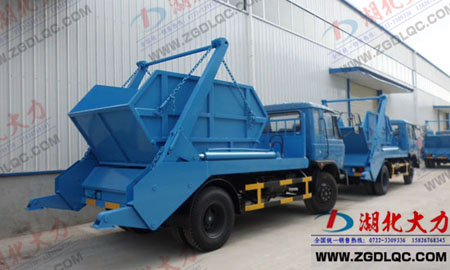

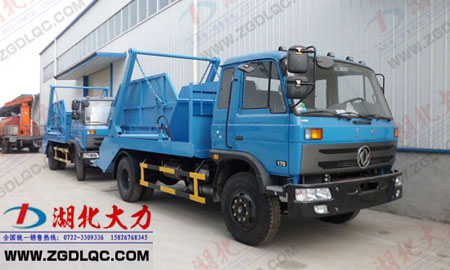

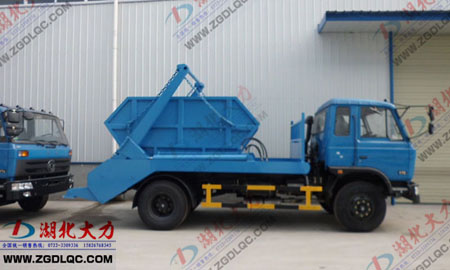

本網訊 由陜西玉林某環衛部門采購的首批（10輛）擺臂式垃圾車昨日已下線并交付用戶使用，另外一批（20輛）正在緊張的生產中。
【主要技術參數】 |
產品名稱 |
|
產品號 |
|
總質量 |
11490 |
罐體容積 |
7立方 |
額定載質量 |
4500 |
外形尺寸 |
7370×2470×3350 |
整備質量 |
6795 |
貨廂尺寸 |
×× |
額定載客 |
|
準拖掛車總質量 |
|
駕駛室準乘人數 |
3 |
載質量利用系數 |
|
接近角/離去角 |
30/15 |
前懸/后懸 |
1250/2020 |
軸數 |
2 |
軸距 |
3950 |
軸荷 |
2800/3995 |
最高車速 |
85 |
其它 |
箱體內部尺寸長×寬×高: 2920×1770×1360箱體有效容積7立方米。 |
【底盤技術參數】 |
底盤型號 |
EQ1110GLJ |
底盤名稱 |
載貨汽車底盤 |
商標名稱 |
東風牌 |
生產企業 |
東風汽車公司 |
外形尺寸 |
7120×2462×2710 |
輪胎數 |
6 |
接近角/離去角 |
33/22 |
輪胎規格 |
9.00-20 |
鋼板彈簧片數 |
8/11+8 |
前輪距 |
1900,1810 |
燃料種類 |
柴油 |
后輪距 |
1800 |
排放標準 |
GB3847-2005,GB17691-2005國Ⅲ |
發動機型號 |
發動機生產企業 |
排量 |
功率 |
B170 33 |
東風康明斯發動機有限公司 |
5900 |
125 |
重要部件結構簡述
1、副車架
副車架由橫梁、縱梁、支架等組成，是連接和固定液壓系統、起重臂、支腿和旋轉貨斗的基礎構架。
2、起重臂
起重臂是優質鋼板焊接成形的框形結構。上端用橫梁連接并且裝有三角吊 、四條鏈子，中部裝有可活動翻斗軸等，是提升、下放、翻卸貨物以及在運輸中固定貨斗等不可缺少的重要部件。
3、液壓系統
液壓系統是由油缸、油泵、換向閥、單向平衡閥、雙向液壓鎖、濾油器、油箱組成。液壓件均采用國內知名品牌液壓廠等產品。當車輛提起或落放垃圾斗時除油壓作用外，都有因垃圾自重而加速下落的傾向，為了使垃圾平衡落放；避免加速造成的沖擊，在起重臂油路上采用了單向平衡閥。由于換向閥磨損或其他故障造成的內外泄漏使支腿支撐車身時回縮，有可能發生事故，為使支腿可靠地處于某一工作位置，在支腿油路上安裝了雙向液壓鎖。
4、垃圾斗
垃圾斗采用優質碳鋼板制作，箱體尺寸可按照采購方的實際要求制作，底板和四周鋼板分別采用厚度4mm、3mm優質鋼板，底部及四周骨架分別用角鐵和槽鋼加固.
